背景

形形色色的可穿戴設備，例如智能手表、腕帶、手環、眼鏡、頭盔、頭帶、服裝、配飾等。這些可穿戴設備具備各種各樣的功能，例如運動計步、監測睡眠、虛擬現實、通信、定位等。其中，醫療康復監測是一個極具潛力與前景的應用領域。這種類型的可穿戴設備不僅可監測心率、體表溫度、血氧水平、運動量以及其他生理參數，還能監測與肝炎、炎癥甚至胰島素有關的重要生理指標。

通過汗液監測人體健康狀況的手環（圖片來源：加州大學伯克利分校）

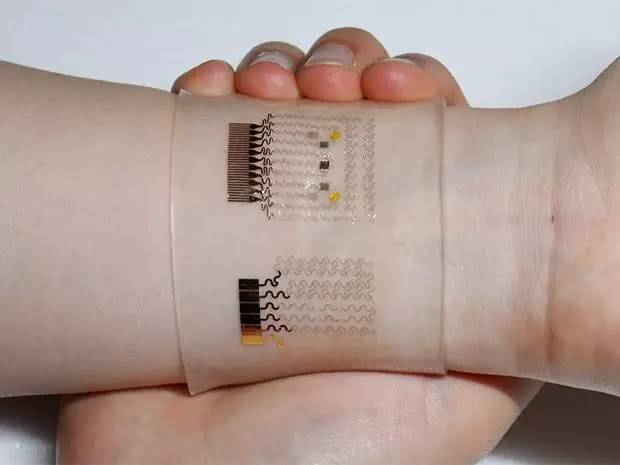

監測并治療糖尿病的石墨烯腕帶（圖片來源：Hui Won Yun / 首爾大學）

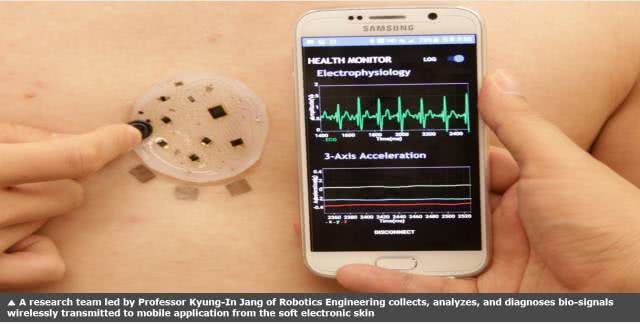

監測心率、呼吸、肌肉運動等健康數據的電子皮膚（圖片來源：大邱慶北科學技術院）

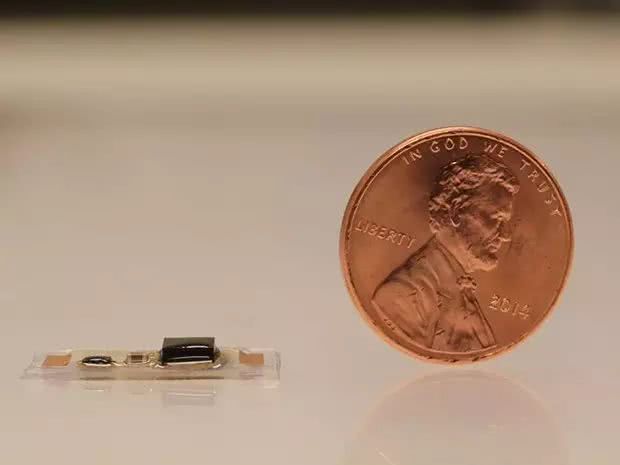

檢測心臟健康狀況和識別語音的微型聲學傳感器（圖片來源：西北大學/科羅拉多大學波德分校）

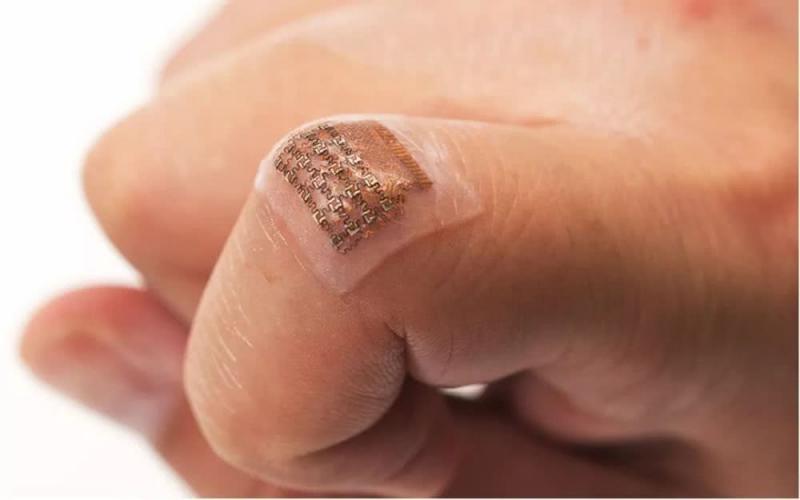

監測皮膚深處的動脈血壓的超聲波貼片（圖片來源：Chonghe Wang/《自然生物醫學工程》）

創新

今天，筆者要再為大家介紹一款用于醫療健康監測的新型可穿戴設備。

近日，美國加州大學歐文分校（UCI）的研究人員們開發出一種一次性的可穿戴呼吸監測器。它能持續地提供高保真的讀數，幫助患有哮喘和囊性纖維化兒童及其他患有慢性肺病的人。相關創新成果于2月13日發表在《npj Digital Medicine》期刊上。

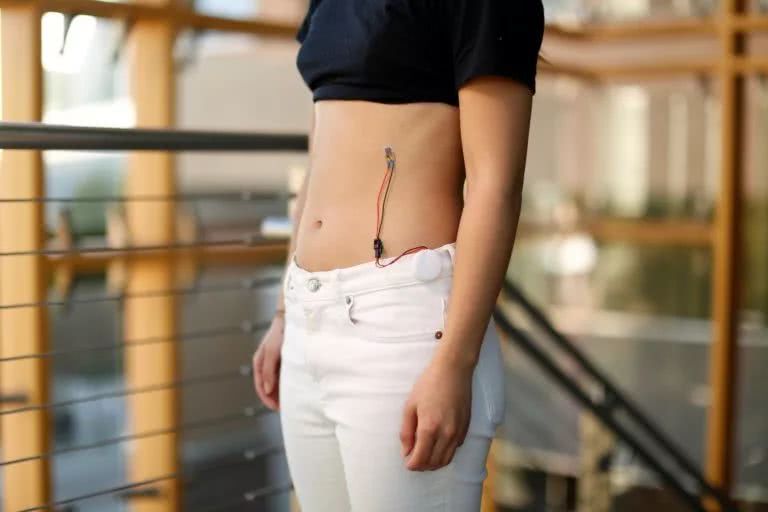

（圖片來源：Josh Kim / UCI）

技術

這種可低成本生產的傳感器，由加州大學歐文分校生物醫學工程師們采用流行的兒童玩具“Shrinky Dinks”制成。這種兒童玩具就是一些可在上面繪畫的塑料薄片，加熱之后它們的尺寸會變小。

這種像創可貼一樣的裝置安放在兩個位置：一個是在第九根與第十根肋骨之間，另外一個是腹部。該裝置可通過測量應用位置的局部應變，追蹤佩戴者的呼吸速率和呼吸量。拿哮喘來說，采集的信息將用于在病情即將發作時進行預警。

（圖片來源：Josh Kim / UCI）

該裝置的制作方法是，將一層非常薄的金屬施加到塑料玩具薄片上，再通過熱收縮使之產生皺紋。然后，這種薄膜被轉移至柔軟、有彈性的材料上，類似于小型的創可貼，可以貼到患者身上。來自嵌入式的傳感器的信號可通過藍牙傳輸，從而在智能手機應用程序上顯示。

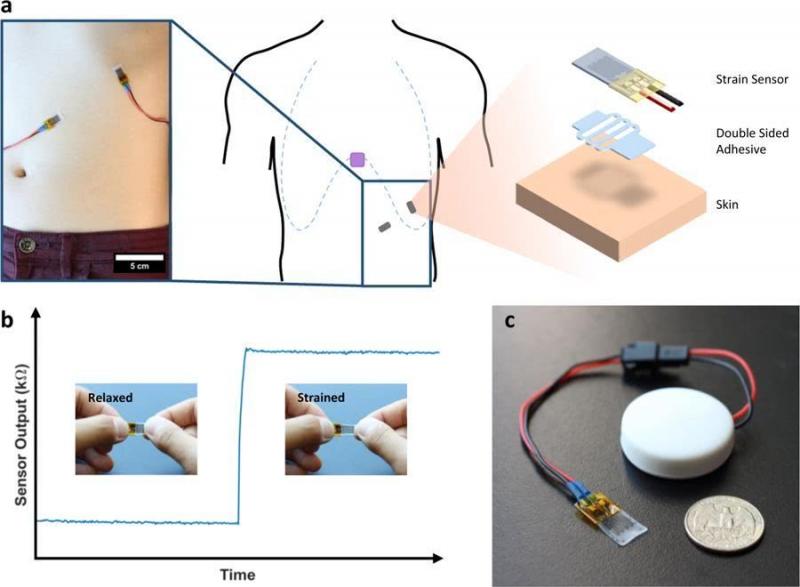

（圖片來源：參考資料【2】）

這些裝置是在加州大學歐文分校生物醫學工程系教授 Michelle Khine 的實驗室開發的。據說，九個月前，在她的兒子出生之后，她受到啟發才去追求這一創新成果的。由于并發癥，新生兒被要求住在新生兒重癥監護治療病房?jī)?nèi)，連接著一組供應氧氣以及監測其呼吸狀況的機器。

Khine 表示：“盡管他小小的身體全部布滿了傳感器，可是醫護人員所能獲取到的只有呼吸速率信息。如果你觀看生命體征監測儀，你會看到這個波形，所以看上去好像他們正在獲取[呼吸量]信息，但是實際上卻并沒有?？吹轿业暮⒆犹稍谶@個盒子里，我感到很無助。我八天都無法抱他，這非常令人心碎。令人心痛的還有，看到所有這些連著他的線，卻又無法獲取到我們想要獲取的所有信息。”

她說，她兒子出生之后在醫院的那些日子，強烈地啟發了作為生物醫學工程師的她：“我將他全身布滿線的照片發送給我的學生，我說，‘我們必須做到比這樣更好。當時是2018年。這種情況讓人非常著急。’”

目前為止，Khine 實驗室的成員已經在健康的受試者身上測試了這種新技術，但是他們還計劃在未來數月對少量的哮喘患者進行試點測試。

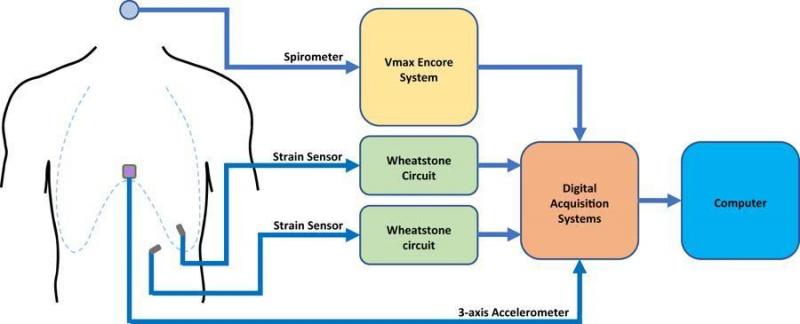

受試者測試所用的硬件配置示意圖（圖片來源：參考資料【2】）

價值

加州大學歐文分校生物醫學工程系研究生研究員、論文領導作者 Michael Chu 表示：“目前，呼吸監測的護理標準是一種肺功能檢查，這種肺功能檢測通常難以開展，并且受到提供患者呼吸系統健康狀況的照片的限制，這意味著某些問題有時會被疏忽。我們的新型可伸縮傳感器能在用戶四處走動和正常工作時，采集有關他們肺部健康的重要信息。”

Khine 的實驗室以采用 Shrinky Dinks 作為醫療應用平臺而聞名。大約十年前，她創新地采用這種玩具去制造微流控裝置。她說：“這令我們非常吃驚，這種兒童玩具使我們創造出了健壯的傳感器，這些傳感器有朝一日將造福于全世界的兒童及其他人。”

參考資料

【1】https://news.uci.edu/2019/02/13/uci-biomedical-engineers-develop-wearable-respiration-monitor-with-childrens-toy/

【2】Michael Chu, Thao Nguyen, Vaibhav Pandey, Yongxiao Zhou, Hoang N. Pham, Ronen Bar-Yoseph, Shlomit Radom-Aizik, Ramesh Jain, Dan M. Cooper, Michelle Khine. Respiration rate and volume measurements using wearable strain sensors. npj Digital Medicine, 2019; 2 (1) DOI: 10.1038/s41746-019-0083-3
